順通伺服代理的電液系統產品，三大部件的品牌︰

主要部件	品牌	圖片

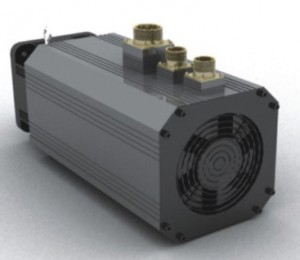

伺服電機

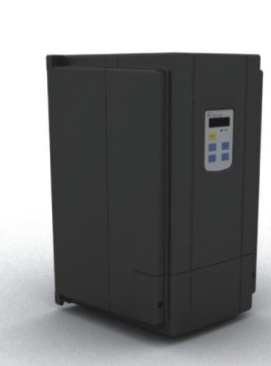

控制器
油泵

Injection molding with Servo-Hydralic System

鎖模力(T)	電機型號	額定轉速(r/m)	功率(KW)	控制器型號	峰值電流(A)	油泵排量(cc/rev)
90	KT-TM-7501-D-0	1800	7.5	KT-CT-1302-A-0	100	31.5
120	KT-TM-1102-D-0	1800	11	KT-CT-1302-A-0	100	40
150	KT-TM-1302-D-0	1800	13	KT-CT-1802-A-0	150	63
200	KT-TM-1502-D-F	1500	15	KT-CT-1802-A-0	150	63
250	KT-TM-1802-D-F	1500	18	KT-CT-1802-A-0	150	80
380	KT-TM-3502-D-F	1500	34	KT-CT-3702-A-0	300	125
待定	KT-TM-4502-D-F	1500	45	KT-CT-5502-A-0	400	160

系統參數表

Injection molding with Servo-Hydralic System

伺服電液系統與其他動力驅動系統的比較

• 從成熟、穩定、可靠的混合動力汽車電動控制器衍生而來，通過嚴格的電磁兼容、高低溫、潮濕、震動實驗，適應各種惡劣環境。順通代理的伺服產品已通過CE認証，並且其整個開發與生產均按照ISO規範進行以確保產品質量。
• 永磁與磁阻電機的組合優勢。效率比感應電機高10%，與一般永磁電機相比，調速範圍更寬；細長型結構使得電機動態嚮應更快噪音更低，特殊的風道設計，也使得電機的散熱效果更加出眾。
• 採用滿足電動汽車要求高性能旋轉變壓器作為電機轉子位置與速度反饋部件，以實現電機力矩高精度磁場空間控制；結構牢固，耐高溫，抗震動、抗干擾能力強，適應注塑機的惡劣使用環境，精度可達每個周期4096個脈衝，足以滿足注塑機的控制需要。
• 壓力傳感器的精度決定了注塑機工作壓力的控制精度，可以根據客戶的控制精度要求配置不同精度等級的傳感器。

系統優勢

• 順通機械從2007年初開始研發注塑機伺服電液項目，經過不懈努力，順通注塑機伺服電液產品憑著優異的性能和可靠性，被多家注塑機廠選配採用，使注塑機用戶體驗到節能、精密、高效帶來的實惠。

節能

• 完全按注塑機生產的需要控制輸出壓力和流量，做到需要多少就輸出多少。保壓、冷卻階段的節能效果更加顯著。一般情況下，伺服電液系統比恆速定量泵系統省電50%以上，比變量泵系統節省電20%以上。

精密

• 採用精度達4096脈衝/轉的高精度旋轉變壓器作為電機轉速 ( 流量 ) 反饋部件1和高精度壓力傳感器作為壓力反饋部件，並對壓力、流量進行雙閉環控制，運用高速DSP實現各種控制算法，平均壓力誤差可達0.5 bar，轉速控制的誤差為0.1%，滯環為零。因此，制品重量重復精度和注塑機動作重復精度高，滿足了生產高精度產品的需要。

大功率伺服系統

• 順通伺服電液系統產品系列全面，為客戶提供最大達56KW的伺服系統，可適配400T以上的注塑機砲套需求。

多泵合流控制策略

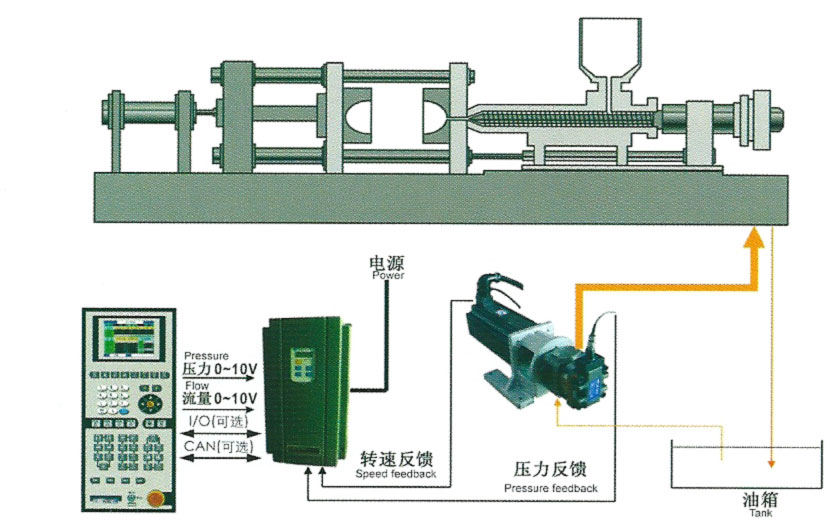

• 多泵合流產品通過伺服控制器的CAN BUS總線實現對分系統的協調控制，用合流後的壓力作為壓力反饋。上位機的給壓力和流量命令信號接入主控制器，主控制器通過\CAN 總線將數字命令傳給各個子控制器，合流控制中的各伺服控制器根據應用需求確定最節能的工作狀態，協同控制各電機的力矩和轉速，確保系統壓力和流量的快速嚮應，壓力和流量的穩定，以及制成過程的平穩轉換。

多泵流控制系統最多可實現16套伺服液壓泵的聯動，最大流量可達4000升/分。

Injection molding with Servo-Hydralic System

鎖模力(T)	電機型號	額定轉速(r/m)	功率(KW)	控制器型號	峰值電流(A)	油泵排量(cc/rev)
90	KT-TM-7501-D-0	1800	7.5	KT-CT-1302-A-0	100	31.5
120	KT-TM-1102-D-0	1800	11	KT-CT-1302-A-0	100	40
150	KT-TM-1302-D-0	1800	13	KT-CT-1802-A-0	150	63
200	KT-TM-1502-D-F	1500	15	KT-CT-1802-A-0	150	63
250	KT-TM-1802-D-F	1500	18	KT-CT-1802-A-0	150	80
380	KT-TM-3502-D-F	1500	34	KT-CT-3702-A-0	300	125
待定	KT-TM-4502-D-F	1500	45	KT-CT-5502-A-0	400	160
