碼模夾和避震腳碼模夾和避震腳
Monday, March 14th, 2011
日本 “SUPER” 皇牌碼模夾 —- 採用日本麻鋼，日本制做。
附有保用證書，信心保證。
| 型號 | 適用螺絲直徑 | 外形尺寸 L X W (mm) |
| FTBZ – 12 | M12 | 100 x 45 |
| FTBZ – 16 | M16 | 125 x 56 |
| FTBZ – 20 | M20 | 160 x 71 |
| FTBZ – 24 | M24 | 200 x 90 |
臺灣 “元寶” 碼模夾規格
| 型號 | 適用螺絲直徑 | 外形尺寸 L X W (mm) |
| FTB – 12 | M12 | 100 x 45 |
| FTB – 16 | M16 | 125 x 56 |
| FTB – 20 | M20 | 160 x 71 |
| FTB – 24 | M24 | 200 x 90 |
臺灣多變式碼模夾規格
| 型號 | 適用螺絲直徑 | 外形尺寸 L X W (mm) | 可變 | 重量 (kg) |
| FTM – 5 | M16 | 16 x 118 | 20 – 25 (mm) | 0.91 |
| FTM – 7 | M20 | 20 x 178 | 30 – 40 (mm) | 2.20 |
| FTM – 8 | M24 | 65 x 180 | 30 – 40 (mm) | 2.40 |
可調式碼模夾規格
| 型號 | 可變 | 適用螺絲直徑 | 重量 (kg) |
| FTS – 12 | 15 – 35 (mm) | M12 | 0.80 |
| FTS – 16 | 18 – 42 (mm) | M16 | 0.90 |
| FTS – 20 | 12 – 50 (mm) | M20 | 1.52 |
| FTS – 24 | 20 – 55 (mm) | M24 | 2.67 |
平板式碼模夾規格
| 型號 | 適用螺絲直徑 | 外形尺寸 L X W (mm) | 重量 (kg) |
| FTP – 16 | M16 | 125 x 48 mm | 1.2 |
| FTP – 20 | M20 | 175 x 63 mm | 2.3 |
| FTP – 24 | M24 | 195 x 85 mm | 3.1 |
防震機座規格
| 型號 | 螺絲孔徑 (mm) | 螺絲長度 L (mm) | 負載能力 (kg) |
| KM-100 | 12 | 100 | 100 – 300 |
| KM-140 | 16, 18 | 110 | 300 – 1000 |
| KM-190 | 18, 20, 24 | 110 | 1000 – 2000 |
- 保持機械於固定位置。
- 調校機械水平位置十分方便，只要調校避震上之螺帽至適當即可。
- 採用優與合成橡制造，
PVC 防靜電輸送帶PVC 防靜電輸送帶
Monday, March 14th, 2011
PVC 防靜電輸送帶規格表PVC 防靜電輸送帶規格表
Monday, March 14th, 2011| 型號 | 可調速度 | |||
| 電源 | TB-15R | TB-20R | TB-25R | TB-30R |
| 最大所需電力 | 220V, 1 Phase | 220V, 1 Phase | 220V, 1 Phase | 220V, 1 Phase |
| 搬送速度 | 4.5m/min | 4.5m/min | 4.5m/min | 4.5m/min |
| 最大可搬重量 | 5kgs | 5kgs | 5kgs | 5kgs |
| 馬達 | 60W | 60W | 60W | 60W |
| 可變速馬達 | STD | STD | STD | STD |
| 後續式運轉 | STD | STD | STD | STD |
| 運輸帶長度 | 1500mm | 2000mm | 2500mm | 3000mm |
| 運輸帶闊度 | 200mm | 200mm | 200mm | 200mm |
| 250mm | 250mm | 250mm | 250mm | |
| 300mm | 300mm | 300mm | 300mm | |
| 350mm | 350mm | 350mm | 350mm | |
| 400mm | 400mm | 400mm | 400mm | |
| 傾斜角度 | 30o | 30o | 30o | 30o |

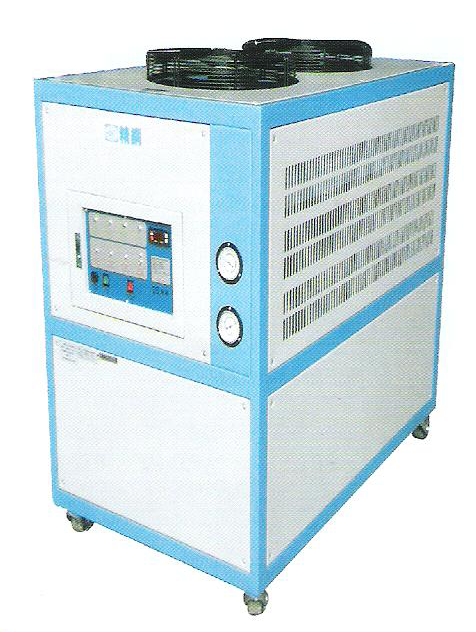

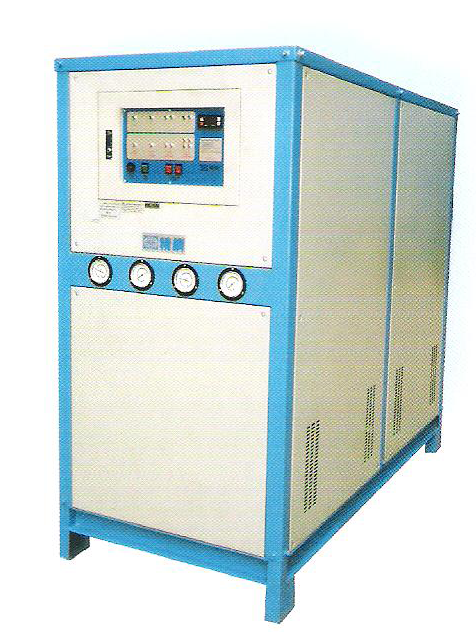

工業冷水機
Tuesday, March 8th, 2011HT系列工業冷水機主要用於塑膠加工的模具溫度控制，精確的溫度控制能夠縮短注塑周期，加速產品定形，提高產品質量，使產品不縮水，不變形，透視率高，表面光潔度高。另外、該系列冷水機也適用於電鍍業，食品業，電子制造業，漂染業，超聲波機械冷卻等。它操作方便，品質優良，設計新穎，是現代工業中不可缺小的一種設備。
特點︰
- 采用歐美進口高品質，全新設計壓縮機及進口名廠水泵，特別寧靜，省電。
- 配備精密電子溫度控制器，精確度 ±1℃，控制範圍+3℃至+50℃內。
- 不銹鋼開放式水箱，清洗維護方便，堅固耐用。
- 能實行自動定時開關，省電節能。
- 進口優質銅管，灌注進口冷媒，制冷效果特好。
工業冷水機參數表
Tuesday, March 8th, 2011| 項目 | 型號 | HT-3 | AC | HT-4 | AC | HT-5 | AC | HT-8 | AC | HT-10 | AC | HT-12 | AC |
| WC | WC | WC | WC | WC | WC | ||||||||
| 冷凍能力 | Kcal/Hr
50Hz/60Hz |
8000 | 9970 | 11610 | 19950 | 26390 | 30950 | ||||||
| BTU
50Hz/60Hz |
31800 | 39600 | 46100 | 79200 | 104800 | 122900 | |||||||
| 電源 | Volt | 3 Phase – 380/215V – 50/60Hz | |||||||||||
| 冷媒 | R | R22 | |||||||||||
| 壓縮機功率 | Kw | 2.2 | 3 | 3.37 | 6 | 7.5 | 9 | ||||||
| 冷却水量 | L/min | 30 | 30 | 42 | 120 | ||||||||
| 冷却水管徑 | Inch | 3/4” | PT 1” | PT 1- 1/2” | |||||||||
| 冷却風量 | CFM | 1600 | 2300 | 3100 | 6100 | 8000 | 8900 | ||||||
| 水箱容量 | Liter | 30 | 50 | 200 | |||||||||
| 水泵功率 | Kw | 0.37 | 1.5 | ||||||||||
| 冷凍水流量 | L/min | 70 | 70 | 180 | |||||||||
| 冷凍水管徑 | Inch | PT 3/4” | PT 1-1/2” | ||||||||||
| 機械尺寸 長 | mm | 710 | 805 | 1295/1728 | |||||||||
| 寬 | mm | 458 | 458 | 585/761 | |||||||||
| 高 | mm | 880 | 880 | 1320/1270 | |||||||||
| 機械重量 | kg | 70/100 | 90/130 | 100/140 | 240/320 | 290/360 | 350/410 | ||||||
| 安全裝置 | 壓縮機過載保護器，高低壓開關。 | ||||||||||||
| 項目 | 型號 | HT-15 | AC | HT-20 | AC | HT-25 | AC | HT-30 | AC | HT-40 | AC | HT-50 | AC |
| WC | WC | WC | WC | WC | WC | ||||||||
| 冷凍能力 | Kcal/Hr
50Hz/60Hz |
34911 | 52795 | 64408 | 79193 | 105591 | 131989 | ||||||
| BTU
50Hz/60Hz |
138600 | 209600 | 255700 | 314400 | 419200 | 524000 | |||||||
| 電源 | Volt | 3 Phase – 380/215V – 50/60Hz | |||||||||||
| 冷媒 | R | R22 | |||||||||||
| 壓縮機功率 | Kw | 10.5 | 15 | 18 | 22.5 | 30 | 37.5 | ||||||
| 冷却水量 | L/min | 200 | 250 | 2950 | 340 | 420 | 500 | ||||||
| 冷却水管徑 | Inch | PT 2” | PT 2-1/2” | PT 3” | |||||||||
| 冷却風量 | CFM | 13000 | 17800 | ||||||||||
| 水箱容量 | Liter | 300 | 400 | 480 | 560 | 660 | |||||||
| 水泵功率 | Kw | 2.2 | 3.75 | 5.64 | |||||||||
| 冷凍水流量 | L/min | 350 | 550 | 700 | |||||||||
| 冷凍水管徑 | Inch | PT 2” | PT 2-1/2” | PT 3” | |||||||||
| 機械尺寸 長 | mm | 1525/1676 | 1728/2400 | 1778 | 1880 | ||||||||
| 寬 | mm | 710/865 | 760/865 | 800 | 965 | ||||||||
| 高 | mm | 1375/1778 | 1525/1778 | 1525 | 1625 | ||||||||
| 機械重量 | kg | 520/595 | 650/720 | 780 | 900 | 1150 | 1300 | ||||||
| 安全裝置 | 油壓開關 (限半密式壓縮機)，易熔栓，防凍開關。 | ||||||||||||
產品如有更改，恕不另行通知。

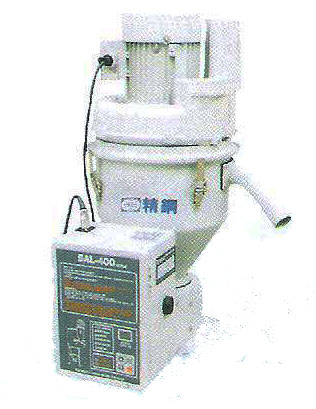

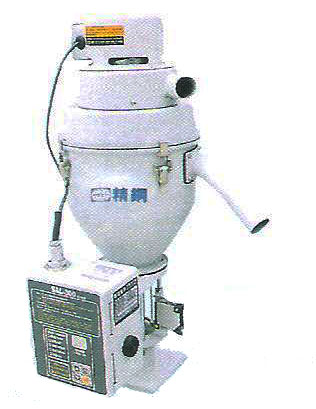

分離式/ 全自動真空填料機
Tuesday, March 8th, 2011特點︰
- 主機與料桶分離設計，安全簡便；
- 不銹鋼料斗；
- 微電腦控制；馬達保護裝置；程控選擇；
- 缺料警報；
- 獨立濾清器裝置，方便清除積塵；
- GE系列採用電眼控制填料動作；
- 濾清器檢視窗。
- 可選購配置不同真空料斗。
填料機規格表
Tuesday, March 8th, 2011| 型號 | 馬達 | 輸送能力 (kg/hr) |
輸送高度 (m) |
儲料桶容量 (Liter) | 輸焊管內徑 (mm) | 外型尺寸 | 重量 | |||
| 型式 | 規格 | 主體 H x W x D (mm) |
儲料桶 H x W x D (mm) |
主體
(kg) |
儲料桶
(kg) |
|||||
| SML-720G | 碳刷式 | 1180W, 1Ø | 300 | 4 | 6 | Ø38 | 560x370x290 | 430x360x260 | 19 | 6 |
| SML-820G | 感應式 | 1HP, 3Ø | 300 | 4 | 6 | Ø38 | 660x420x370 | 430x360x260 | 45 | 6 |
| SML-820G(2HP) | 感應式 | 2HP, 3Ø | 550 | 6 | 12 | Ø38 | 660x420x370 | 485x440x310 | 55 | 7 |
| SML-720GE | 碳刷式 | 1180W, 1Ø | 300 | 4 | 6 | Ø38 | 560x370x290 | 530x360x260 | 19 | 6 |
| SML-820GE | 感應式 | 1HP, 3Ø | 300 | 4 | 12 | Ø38 | 660x420x370 | 530x360x260 | 45 | 6 |
| SML-820GE(2HP) | 感應式 | 2HP, 3Ø | 550 | 6 | 12 | Ø38 | 660x420x370 | 530x360x260 | 55 | 6 |
| SML-820G2 | 感應式 | 1.5HP, 3Ø | 550 | 6 | 6L x 2 | Ø38 | 830x730x370 | 430x360x260 | 58 | 6 |
| SML-920G3 | 感應式 | 2HP, 3Ø | 550 | 6 | 6L x 3 | Ø38 | 830x730x370 | 430x360x260 | 65 | 6 |
| SML-2HP | 感應式 | 2.0HP, 3Ø | 600 | 7 | 12 | Ø51 | 830x730x370 | 485x440x310 | 65 | 7 |
| SML-3HP | 感應式 | 3.5HP, 3Ø | 750 | 8 | 30 | Ø51 | 830x730x370 | 800x440x310 | 75 | 9 |
| SML-5HP | 感應式 | 5HP, 3Ø | 900 | 10 | 30 | Ø51 | 830x730x370 | 800x440x310 | 80 | 9 |
產品規格若有變改，怒不另行通知

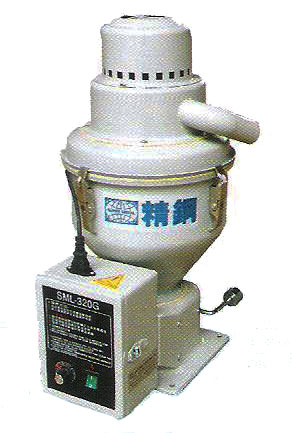

SML 直結式自動填料機
Tuesday, March 8th, 2011採用︰進口名廠，高轉速馬達，體積小，吸力強，安裝方便，適合新料輸送。
特點︰
- 操作簡單，維修容易。
- 不銹鋼料斗。
- 馬達保護裝置。
- 缺料報警。
- SML直結式 / SML-G (GE)分離式，可按需要選擇。
- GE系列采用電眼控制填料動作。
自動填料機應用實例
- 1對2自動填料機
- 1對3自動填料機
產品規格若有變改，怒不另行通知
SML 直結式自動填料機規格表
Tuesday, March 8th, 2011| 型號 | 馬達 | 電壓
(V) |
輸送能力
(kg/hr) |
輸送高度
(m) |
儲料桶
(Lite) |
輸料管內徑 (mm) | 外型尺寸
(H x W x ) |
重量
(kg) |
|
| 形式 | 功率 (W) | ||||||||
| SML-320 | 碳刷式 | 100w | 122050Hz | 300 | 4 | 6 | 38mm | 540x410x360 | 11 |
| SML-320E | 碳刷式 | 100w | 300 | 4 | 10 | 38mm | 590x410x360 | 12 | |
| SML-420 | 感應式 | 1HP | 3380V50Hz | 400 | 4 | 10 | 38mm | 780x450x450 | 26 |
